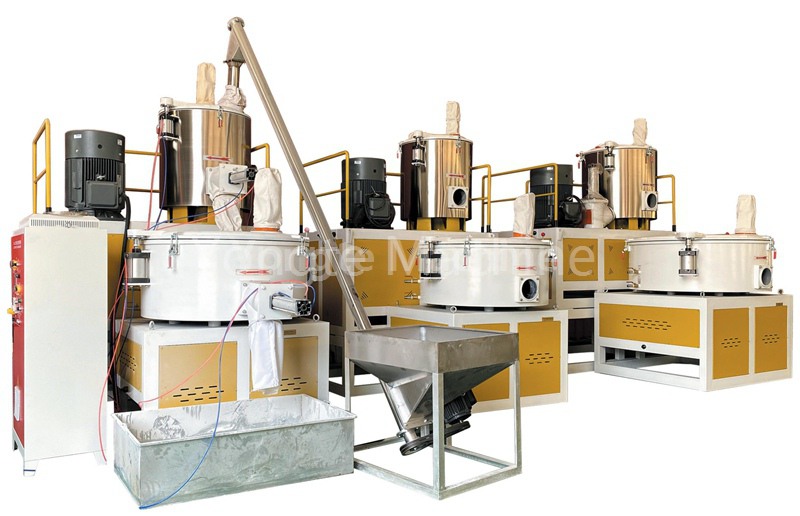

योंगटे आम तौर पर अपने पीपी/पीई-आधारित लकड़ी-प्लास्टिक कंपोजिट को 500L हाई-स्पीड थर्मल मिक्सर से लैस करता है, जिसमें आमतौर पर दोहरी-स्पीड या वैरिएबल फ़्रीक्वेंसी ड्राइव सिस्टम होते हैं। उद्योग-मानक हाई-स्पीड ऑपरेटिंग रेंज 500-1500 आरपीएम के बीच है, लेकिन वास्तविक उत्पादन प्रक्रियाएं आमतौर पर नियंत्रित घर्षण हीटिंग उत्पन्न करते हुए लकड़ी के पाउडर और प्लास्टिक घटकों के इष्टतम समरूपीकरण को सुनिश्चित करने के लिए 600-1000 आरपीएम के बीच गति बनाए रखती हैं।
पीवीसी-आधारित लकड़ी-प्लास्टिक कंपोजिट के लिए, एक सहायक कोल्ड मिक्सर को मिश्रण के बाद ठंडा करने की सुविधा के लिए एकीकृत किया गया है, जो थर्मल मिश्रण चरणों की तुलना में काफी कम घूर्णी गति पर काम करता है: विशिष्ट गति पैरामीटर 60-90 आरपीएम से होते हैं (80-90 आरपीएम सबसे आम सेटिंग है)। प्राथमिक कार्य तापमान को समान रूप से 40-50 डिग्री सेल्सियस तक कम करते हुए सामग्री के ढेर को रोकने के लिए हल्का आंदोलन है।
1. सामग्री संरचना पर विचार
(1) उच्च लकड़ी के आटे की सामग्री के कारण अत्यधिक कतरनी बलों से फाइबर के क्षरण को कम करने के लिए मध्यम गति में कमी की आवश्यकता होती है
(2) उच्च स्नेहक सांद्रता कण फैलाव को बढ़ाने के लिए उच्च घूर्णी गति की अनुमति देती है
2. थर्मल प्रबंधन को गति मॉड्यूलेशन के माध्यम से नियंत्रित किया जाता है
(1) पीवीसी फॉर्मूलेशन के लिए लक्ष्य तापमान 100-120 डिग्री सेल्सियस बनाए रखा जाता है
(2) और पीई/पीपी-आधारित कंपोजिट के लिए 120-140 डिग्री सेल्सियस
3. मिश्रण की अवधि घूर्णी गति के साथ विपरीत रूप से संबंधित होती है
(1) उच्च गति वाले चक्र आम तौर पर 5-10 मिनट के भीतर पूरे हो जाते हैं
परिचालन सारांश इंगित करता है कि इष्टतम पैडल गति सेटिंग्स तय नहीं की जाती हैं, लेकिन उपकरण विनिर्देशों, उत्पादन थ्रूपुट आवश्यकताओं और विशिष्ट सामग्री निर्माण विशेषताओं के अनुसार गतिशील रूप से समायोजित की जाती हैं।
