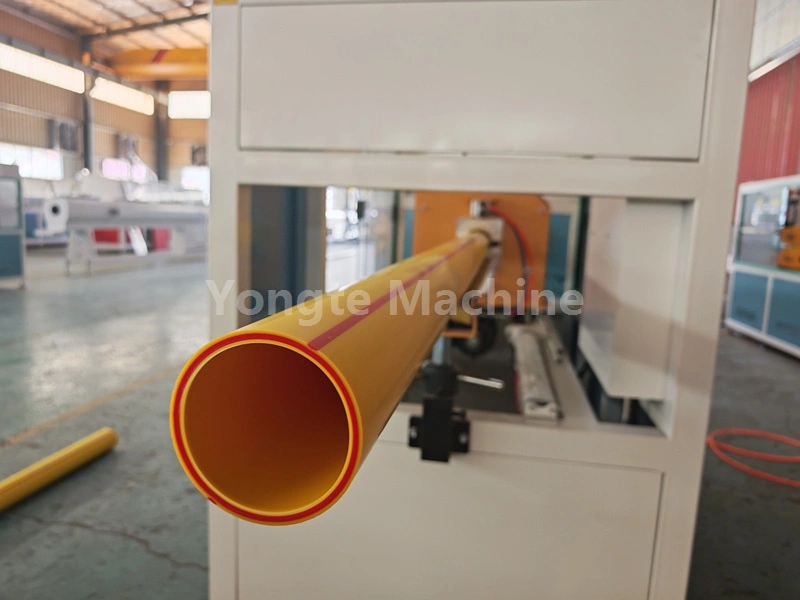

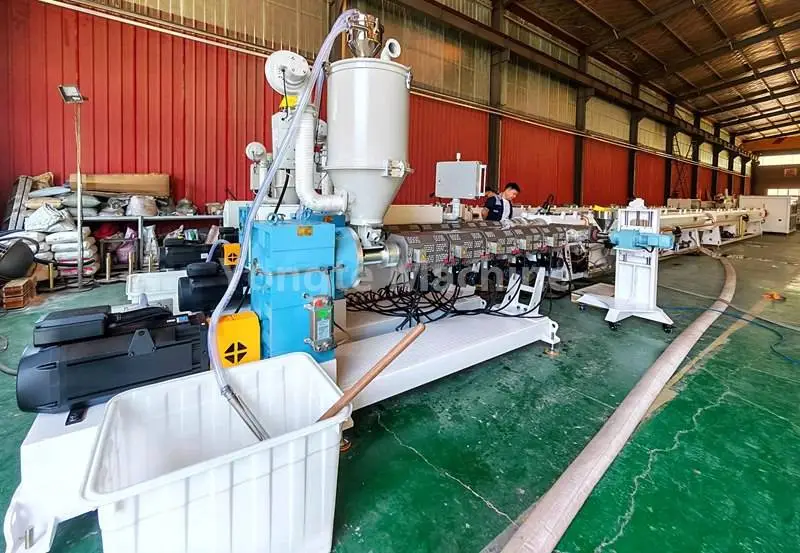

योंगटे 20-110 मिमी हाई स्पीड पीई पाइप उत्पादन लाइन द्वारा उत्पादित उत्पादों का व्यापक रूप से शहरी निवासियों के जल आपूर्ति पाइप, खेत सिंचाई पाइप और अन्य क्षेत्रों में उपयोग किया जाता है। उत्पादन लाइन उन्नत अनुसंधान और विकास प्रौद्योगिकी को अपनाती है और उच्च गति एक्सट्रूज़न कुशल उत्पादन सुनिश्चित करता है। सटीक मोल्ड डिज़ाइन और वैक्यूम साइज़िंग तकनीक पाइप की आयामी सटीकता और गुणवत्ता स्थिरता सुनिश्चित करती है, और विभिन्न उद्योगों के लिए उच्च गुणवत्ता वाले पीई पाइप समाधान प्रदान करती है।
योनटे 20-110एमएम हाई स्पीड पीई पाइप उत्पादन लाइन उत्कृष्ट प्रदर्शन वाला एक पेशेवर उपकरण है। उत्पादन लाइन विशेष रूप से φ20-φ110 मिमी के पाइप आकार के साथ पीई ट्यूबों के उत्पादन के लिए डिज़ाइन की गई है, जो विभिन्न आकार की आवश्यकताओं को पूरा करती है, जो विभिन्न प्रकार की परियोजनाओं के लिए एक समृद्ध विकल्प प्रदान करती है।
इसके उत्पाद कई महत्वपूर्ण क्षेत्रों में व्यापक रूप से उपयोग किये जाते हैं। शहरी निवासियों के जल आपूर्ति पाइपों के संदर्भ में, पीई पाइपों में संक्षारण प्रतिरोध, पहनने के प्रतिरोध और स्केलिंग प्रतिरोध के फायदे हैं, जो निवासियों के पानी के उपयोग की सुरक्षा और स्थिरता सुनिश्चित कर सकते हैं। चाहे ऊंची इमारतें हों या साधारण घर, वे विश्वसनीय रूप से स्वच्छ पानी पहुंचा सकते हैं। कृषि भूमि सिंचाई पाइप के क्षेत्र में, पीई पाइप भी अच्छा प्रदर्शन करते हैं। यह विभिन्न मिट्टी के वातावरण और जलवायु परिस्थितियों, मजबूत एंटी-एजिंग प्रदर्शन, लंबी सेवा जीवन के अनुकूल हो सकता है। यह कुशलतापूर्वक खेत के सभी कोनों तक पानी पहुंचा सकता है, फसलों की वृद्धि के लिए पर्याप्त पानी प्रदान कर सकता है, कृषि उपज में मदद कर सकता है, और शहरी और ग्रामीण निर्माण और कृषि विकास में योगदान दे सकता है।

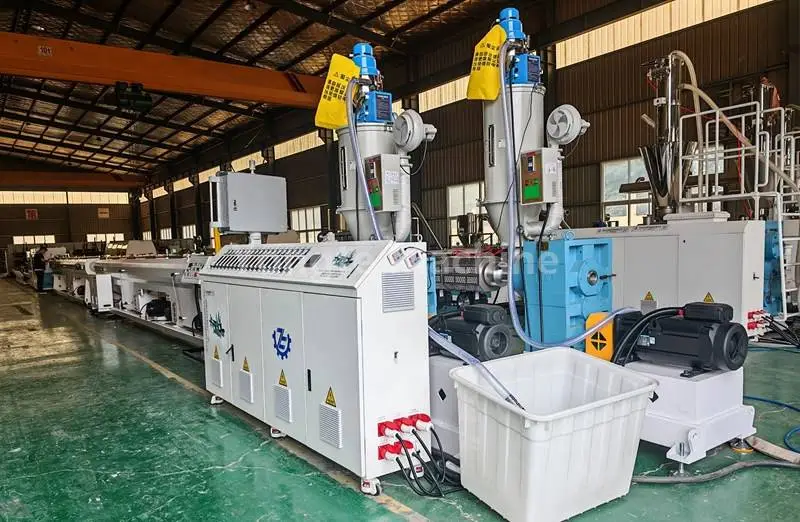

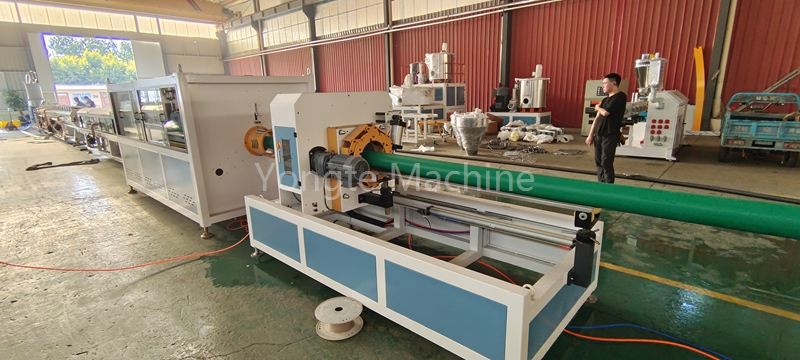

पीई पाइप उत्पादन लाइन में मुख्य रूप से एक्सट्रूडर, एक्सट्रूज़न मोल्ड, वैक्यूम सेटिंग बॉक्स, स्प्रे कूलिंग बॉक्स, ट्रैक्शन कटिंग सिस्टम और स्टेकर शामिल हैं। सबसे पहले, पीई कच्चे माल को फीडिंग यूनिट के माध्यम से हीटिंग यूनिट में ले जाया जाता है और नरम करने के लिए उच्च तापमान की स्थिति में गर्म किया जाता है। इसके बाद, नरम पीई सामग्री मोल्डिंग डिवाइस में प्रवेश करती है, और मोल्ड की दबाव कार्रवाई के बाद, पाइप का एक विशिष्ट विनिर्देश बनता है। बनने के बाद, पाइप वैक्यूम साइजिंग बॉक्स में प्रवेश करेगा, और बॉक्स में वैक्यूम डिग्री को नियंत्रित करके पाइप की घनत्व और गुणवत्ता स्थिरता में प्रभावी ढंग से सुधार किया जा सकता है। इसके बाद, ट्यूब एक शीतलन प्रणाली में चली जाती है, जहां इसे जमने के लिए ठंडा किया जाता है। अंत में, ट्यूब को ट्रैक्शन कटिंग सिस्टम द्वारा वांछित लंबाई में काटा जाता है। आसान भंडारण और परिवहन के लिए कुछ पाइपों को पाइप वाइन्डर द्वारा बंडलों में भी रोल किया जाता है।
1. कुशल उत्पादन:
हाई-स्पीड एक्सट्रूज़न: यह प्रति यूनिट समय में अधिक पाइप निकाल सकता है, उत्पादन क्षमता में सुधार कर सकता है और पीई पाइप के लिए बड़े बाजार की मांग को पूरा कर सकता है।
अनुकूलित प्रक्रिया डिज़ाइन: संपूर्ण उत्पादन प्रक्रिया को सुचारू बनाएं, उत्पादन में ठहराव और प्रतीक्षा समय को कम करें, और उत्पादन की गति में और सुधार करें।
2. High quality pipe output:

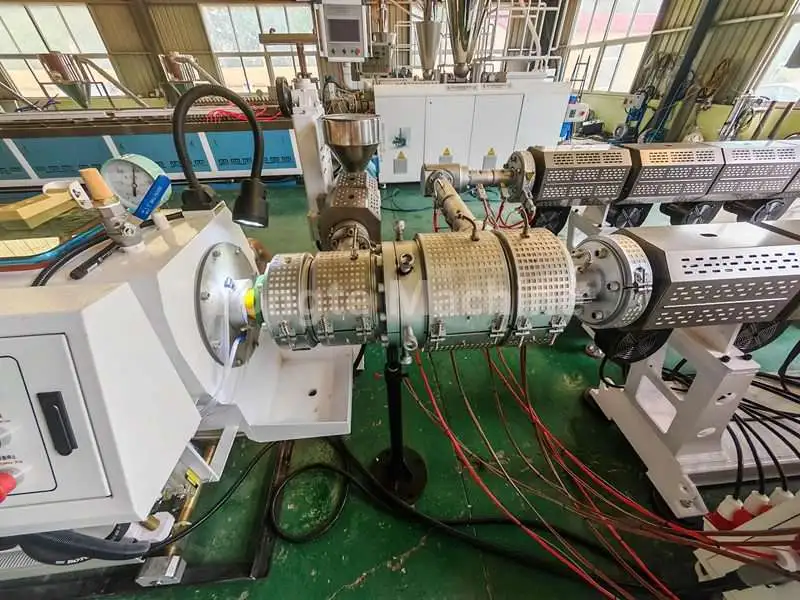

सटीक आकार नियंत्रण: उदाहरण के लिए, उन्नत मोल्ड डिज़ाइन और सटीक एक्सट्रूज़न नियंत्रण के माध्यम से, यह सुनिश्चित करने के लिए कि पाइप का बाहरी व्यास और दीवार की मोटाई अत्यधिक सटीक है, और आकार विचलन छोटा है, जो पाइप की स्थापना और कनेक्शन के लिए अनुकूल है। , निर्माण कठिनाई और लागत को कम करना।
अच्छा प्रदर्शन स्थिरता: उत्पादित पीई पाइप में स्थिर भौतिक गुण (जैसे ताकत, कठोरता, आदि) और रासायनिक गुण (जैसे संक्षारण प्रतिरोध, आदि) होते हैं ताकि यह सुनिश्चित किया जा सके कि पाइप का उपयोग विभिन्न वातावरणों और अनुप्रयोग परिदृश्यों में विश्वसनीय रूप से किया जा सके।
3. ऊर्जा की बचत:

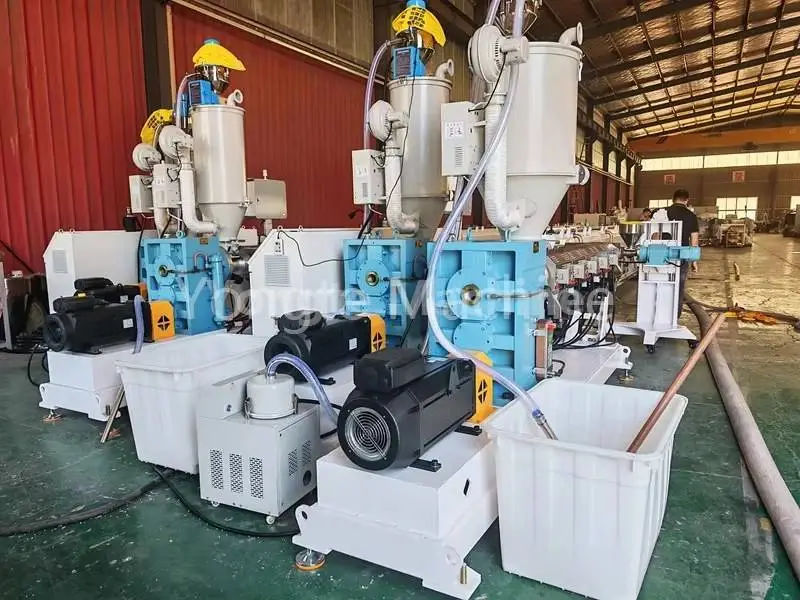

कुशल एक्सट्रूडर: एक ही समय में एक्सट्रूज़न प्रभाव सुनिश्चित करने, ऊर्जा की खपत को कम करने, उत्पादन और परिचालन लागत को कम करने के लिए उन्नत स्क्रू डिज़ाइन और ऊर्जा-बचत मोटर आदि का उपयोग कर सकता है।
अनुकूलित हीटिंग और कूलिंग सिस्टम: ऊर्जा के उपयोग को अधिक कुशल बनाएं और अनावश्यक ऊर्जा बर्बादी से बचें, जैसे कुशल हीटिंग तत्व और बुद्धिमान कूलिंग नियंत्रण रणनीतियाँ।
4. विभिन्न विशिष्टताओं के अनुकूल:
यह 20-110 मिमी की रेंज में विभिन्न प्रकार के पीई पाइप का उत्पादन कर सकता है, जो विभिन्न पाइप व्यास के लिए विभिन्न ग्राहकों और परियोजनाओं की जरूरतों को पूरा कर सकता है, जिससे उत्पादन लाइन का लचीलापन और बाजार अनुकूलन क्षमता बढ़ जाती है।
5. विश्वसनीय उपकरण गुणवत्ता और स्थिरता:
उच्च गुणवत्ता वाले भागों का चयन: जैसे उच्च गुणवत्ता वाले स्टील, विद्युत घटकों आदि का उपयोग, उपकरण की स्थायित्व और विश्वसनीयता सुनिश्चित करने के लिए, उपकरण विफलताओं और रखरखाव की संख्या को कम करने, उत्पादन में रुकावट और उपकरणों के कारण होने वाले नुकसान को कम करने के लिए असफलताएँ।
स्थिर परिचालन प्रदर्शन: दीर्घकालिक निरंतर उत्पादन प्रक्रिया में, यह उत्पादन की निरंतरता और उत्पाद की गुणवत्ता की स्थिरता सुनिश्चित करने के लिए एक स्थिर परिचालन स्थिति बनाए रख सकता है।
|
नमूना |
16-30मिमी | 20-110 मिमी | 75-250 मिमी | 110-350 मिमी | 315-650 मिमी |
|
मुख्य एक्सट्रूडर |
एसजे65/33 |
एसजे75/33 |
एसजे90/33 |
एसजे90/33 |
एसजे120/33 |
| मुख्य मोटर | 37 किलोवाट | 45 किलोवाट | 75 किवॉ | 110 किलोवाट | 160 किलोवाट |
|
बाहर निकालना क्षमता |
120-150 किग्रा/घंटा | 160-180 किग्रा/घंटा | 250-300 किग्रा/घंटा | 300-350 किग्रा/घंटा | 160-180 किग्रा/घंटा |

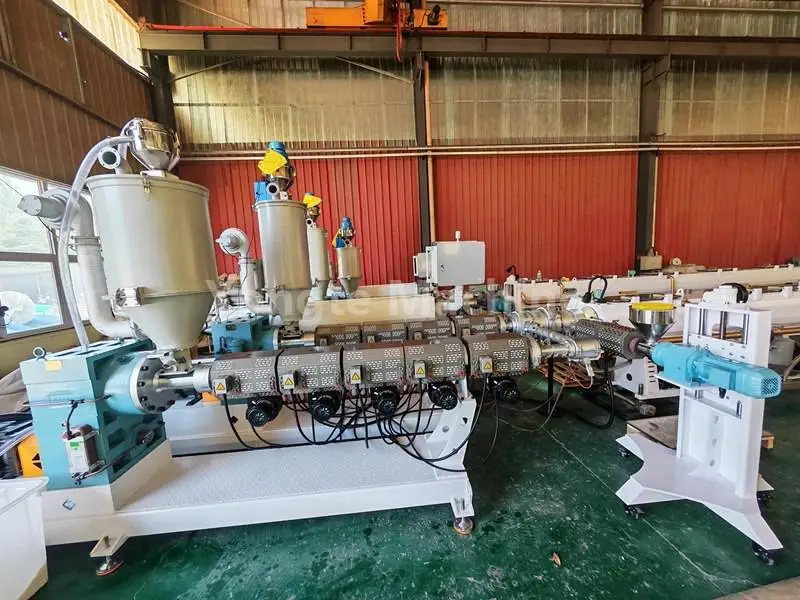

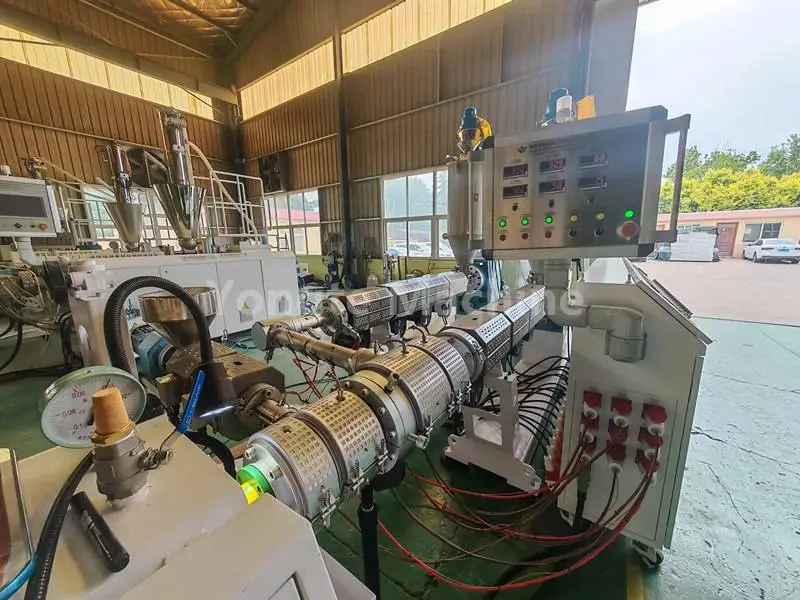

पीई पाइप हाई स्पीड एक्सट्रूडर: पीई कच्चा माल हॉपर में जोड़ा जाता है, और कच्चे माल को स्क्रू के रोटेशन के माध्यम से आगे ले जाया जाता है। संवहन प्रक्रिया में, कच्चे माल को पेंच द्वारा संपीड़ित और गर्म किया जाता है, और धीरे-धीरे ठोस अवस्था से पिघली हुई अवस्था में बदल जाता है। पिघली हुई सामग्री को एक स्क्रू द्वारा सिर और सांचे में धकेला जाता है, जहां ट्यूब का एक विशिष्ट आकार बनता है।

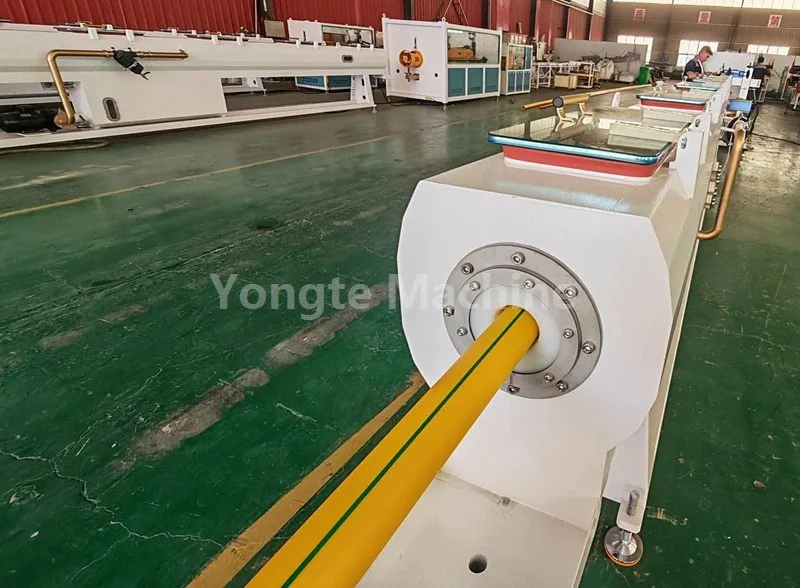

वैक्यूम सेटिंग बॉक्स: वैक्यूम सोखना के सिद्धांत का उपयोग करते हुए, एक्सट्रूडर से निकाले गए उच्च तापमान पिघलने की स्थिति में पीई पाइप को वैक्यूम साइजिंग स्लीव में दीवार से जोड़ा जाता है। साइज़िंग स्लीव के बाहर एक निश्चित वैक्यूम डिग्री लागू करके, पाइप की बाहरी दीवार को साइज़िंग स्लीव की भीतरी दीवार पर सोख लिया जाता है, ताकि पाइप के बाहरी व्यास को निर्धारित किया जा सके, और पाइप को जल्दी से ठंडा और आकार दिया जा सके। .

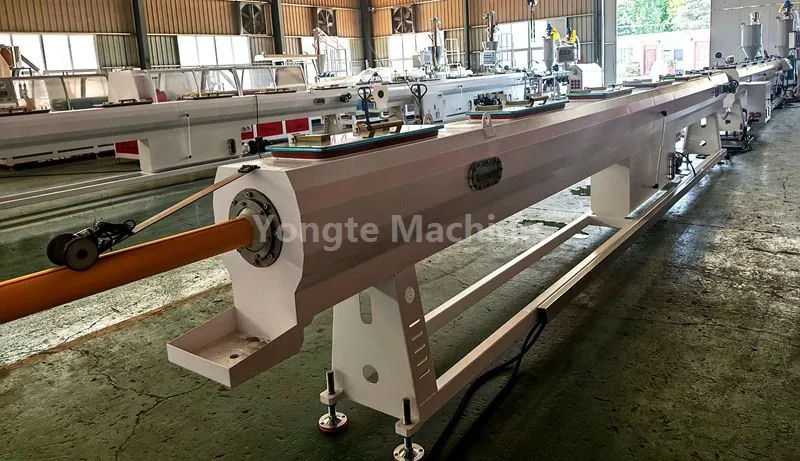

स्प्रे कूलिंग बॉक्स: कूलिंग बॉक्स में, पानी पंप ठंडा पानी को पानी की आपूर्ति पाइपलाइन के माध्यम से स्प्रे हेड तक पहुंचाता है, और स्प्रे हेड पाइप को जल्दी से ठंडा करने के लिए पाइप की सतह पर पानी छिड़कता है। पाइप के संपर्क की प्रक्रिया में, ठंडा पानी पाइप की गर्मी को अवशोषित करता है, ताकि पाइप को ठंडा किया जा सके। साथ ही, गाइड डिवाइस कूलिंग बॉक्स में पाइप के सुचारू संचालन को सुनिश्चित करता है, पाइप और बॉक्स के बीच टकराव या घर्षण से बचता है।

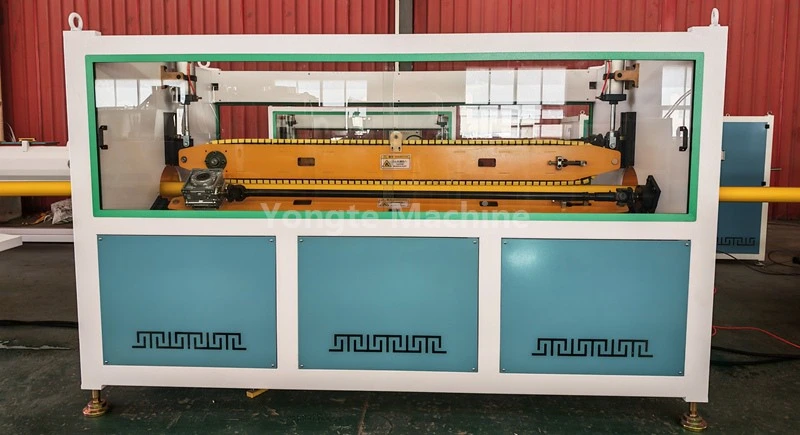

ट्रैक्शन मशीन: ट्रैक्शन मशीन का ट्रैक्शन व्हील मोटर की ड्राइव के तहत घूमता है, और घर्षण के माध्यम से पाइप को आगे खींचता है। कॉम्पैक्टिंग डिवाइस घर्षण बढ़ाने और कर्षण प्रभाव में सुधार करने के लिए ट्रैक्शन व्हील पर ट्यूब को कॉम्पैक्ट करता है। गाइड डिवाइस पाइप को ट्रैक्टर के अंदर और बाहर आसानी से निर्देशित करता है, यह सुनिश्चित करता है कि कर्षण प्रक्रिया के दौरान पाइप स्थिर रहे। उत्पादन प्रक्रिया आवश्यकताओं के अनुसार, नियंत्रण प्रणाली पाइप की उत्पादन गुणवत्ता और उत्पादन दक्षता सुनिश्चित करने के लिए ट्रैक्टर की संचालन गति, कर्षण बल और संपीड़न बल को नियंत्रित करती है।

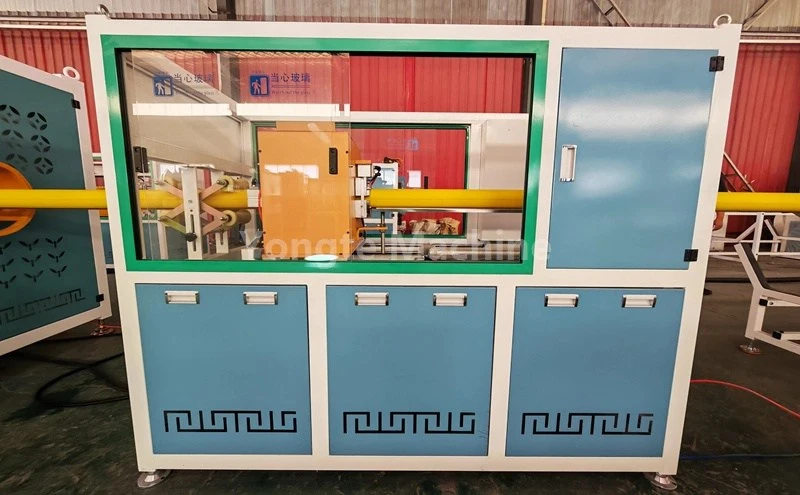

काटने की मशीन: जब पीई पाइप पूर्व निर्धारित काटने की लंबाई तक पहुंच जाता है, तो नियंत्रण प्रणाली पाइप को ठीक करने के लिए क्लैंपिंग डिवाइस को शुरू करने के लिए एक संकेत भेजती है। फिर, कटिंग ड्राइव पाइप को काटने के लिए कटिंग टूल को घुमाने या स्थानांतरित करने के लिए प्रेरित करती है।

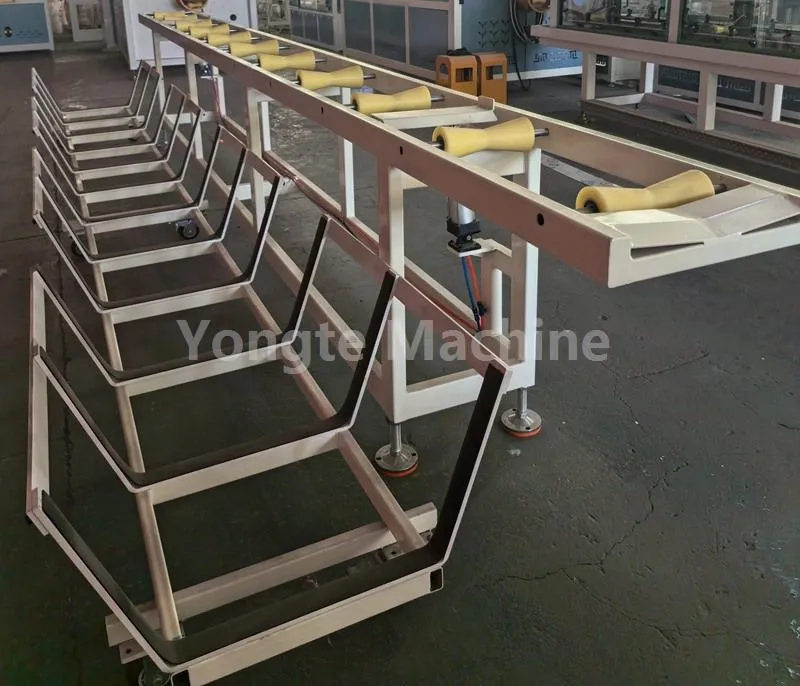

उत्पाद स्टेकर: काटने के बाद पीई पाइप को कन्वेयरिंग डिवाइस के माध्यम से स्टैकिंग स्थिति में ले जाया जाता है। नियंत्रण प्रणाली के निर्देशों के अनुसार, स्टैकिंग तंत्र पाइप को पकड़कर निर्दिष्ट स्टैकिंग स्थिति में ले जाएगा, और इसे कुछ नियमों के अनुसार स्टैक करेगा।
वाइन्डर: वाइन्डर ड्राइव वाइन्डर रोल को घुमाने के लिए चलाती है और वाइन्डर रोल पर पाइप को घुमाती है। वाइंडिंग प्रक्रिया में, तनाव नियंत्रण प्रणाली वास्तविक समय में पाइप के तनाव की निगरानी करती है, और पाइप के तनाव को स्थिर रखने के लिए निर्धारित तनाव मान के अनुसार ब्रेक के ब्रेकिंग बल को समायोजित करती है। जब वाइंडिंग रोल पर पाइप एक निश्चित लंबाई या वजन तक पहुंच जाता है, तो वाइंडिंग मशीन चलना बंद कर देती है, और वाइंडिंग पाइप को मैन्युअल रूप से या स्वचालित रूप से हटा दिया जाता है, और फिर वाइंडिंग का अगला दौर किया जाता है।
पीई पाइप का व्यापक रूप से उपयोग किया जाता है। जल आपूर्ति के क्षेत्र में, इसका उपयोग शहरी जल आपूर्ति और ग्रामीण पेयजल परियोजनाओं में पीने के पानी को सुरक्षित रूप से परिवहन करने के लिए किया जाता है। जल निकासी के संदर्भ में, यह नगरपालिका जल निकासी नेटवर्क और औद्योगिक अपशिष्ट जल निर्वहन का कार्य करता है, रिसाव और प्रदूषण को रोकता है। गैस ट्रांसमिशन में, सुरक्षा सुनिश्चित करने के लिए शहरी गैस पाइपलाइनों और फिलिंग स्टेशनों के लिए यह पहली पसंद है। कृषि सिंचाई, खेत और बगीचे की सिंचाई की जरूरतों को पूरा करने के लिए। इसके अलावा, इसका उपयोग खानों में सामग्री पहुंचाने और संचार केबल सुरक्षा आस्तीन के रूप में भी किया जा सकता है, जो उत्कृष्ट प्रदर्शन के साथ विभिन्न क्षेत्रों में महत्वपूर्ण भूमिका निभाता है।
