मल्टी लेयर एचडीपीई पीपीआर प्लास्टिक पाइप कोएक्सट्रूज़न मशीन

योंगटे मल्टी लेयर एचडीपीई पीपीआर प्लास्टिक पाइप कोएक्सट्रूज़ मशीन सीई सर्टिफिकेट के साथ

HDPE PPR मल्टी-लेयर प्लास्टिक पाइप सह-बहिष्करण उत्पादन लाइन आधुनिक प्लास्टिक पाइप निर्माण के क्षेत्र में मुख्य उपकरण है। यह बेहतर प्रदर्शन और समृद्ध कार्यों के साथ पाइप उत्पादों का उत्पादन करने के लिए विभिन्न कार्यों या विशेषताओं के साथ पीपीआर सामग्री की तीन परतों को सटीक रूप से एकीकृत करने के लिए उन्नत सह-बहिर्वाह तकनीक का उपयोग करता है।

कार्य सिद्धांत और संरचनात्मक रचना

मल्टी लेयर एचडीपीई पीपीआर प्लास्टिक पाइप कोएक्सट्रूज़ मशीन का मुख्य सिद्धांत एक ही समय में अलग-अलग सूत्रों के साथ पीपीआर कच्चे माल को पिघलाने और प्लास्टिस करने के लिए कई एक्सट्रूडर का उपयोग करना है, और फिर तीन-लेयर संरचना के साथ एक ट्यूब रिक्त बनाने के लिए इन अलग-अलग पिघलने के लिए विशेष रूप से डिज़ाइन किए गए मोल्ड्स का उपयोग करें, और फिर अंत में साइज़िंग, कूलिंग, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन, ट्रैक्शन,

एक संरचनात्मक दृष्टिकोण से, यह मुख्य रूप से कच्चे से बना हैसामग्री प्रसंस्करण प्रणाली, एक्सट्रूज़न सिस्टम, मोल्ड सिस्टम, कूलिंग और शेपिंग सिस्टम, ट्रैक्शन सिस्टम, कटिंग सिस्टम और इलेक्ट्रिकल कंट्रोल सिस्टम। कच्चे माल प्रसंस्करण प्रणाली कच्चे माल की गुणवत्ता की स्थिरता सुनिश्चित करने के लिए विभिन्न प्रकार के पीपीआर कच्चे माल के सुखाने, मिश्रण और अन्य दिखावा के लिए जिम्मेदार है; एक्सट्रूज़न सिस्टम में कई एक्सट्रूडर शामिल हैं, जिनमें से प्रत्येक एक कच्चे माल को हीटिंग, पिघलने और बाहर करने के लिए जिम्मेदार है; मोल्ड सिस्टम सह-बहिष्करण की कुंजी है, और इसका फ्लो चैनल डिज़ाइन तीन-परत संरचना के समग्र प्रभाव और पाइप के क्रॉस-सेक्शनल आकार को निर्धारित करता है; शीतलन और आकार देने वाली प्रणाली पाइप की आयामी सटीकता और सतह की गुणवत्ता सुनिश्चित करने के लिए पाइप को जल्दी से ठंडा करने और आकार देने के लिए साइज़िंग स्लीव और कूलिंग वॉटर टैंक का उपयोग करती है; कर्षण प्रणाली पाइप को मोल्ड से बाहर निकालती है, जो दीवार की मोटाई और पाइप की लंबाई को नियंत्रित करने के लिए एक निरंतर गति से मोल्ड से बाहर निकलता है; कटिंग सिस्टम सेट लंबाई के अनुसार पाइप को काटता है; विद्युत नियंत्रण प्रणाली उत्पादन लाइन के स्थिर संचालन को सुनिश्चित करने के लिए संपूर्ण उत्पादन लाइन के तापमान, दबाव, गति और अन्य मापदंडों को सटीक रूप से नियंत्रित करती है।

योंगटे की तस्वीरें मल्टी लेयर एचडीपीई पीपीआर प्लास्टिक पाइप कोएक्सट्रूज़न मशीन

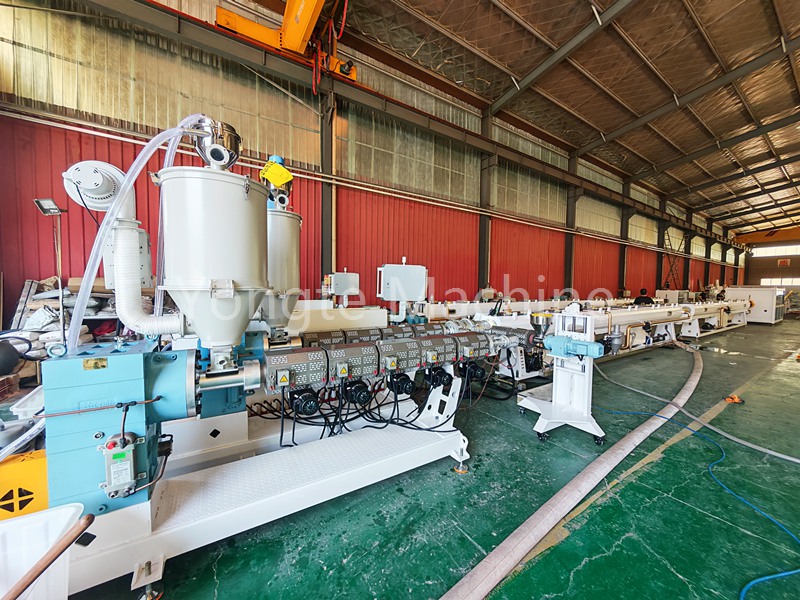

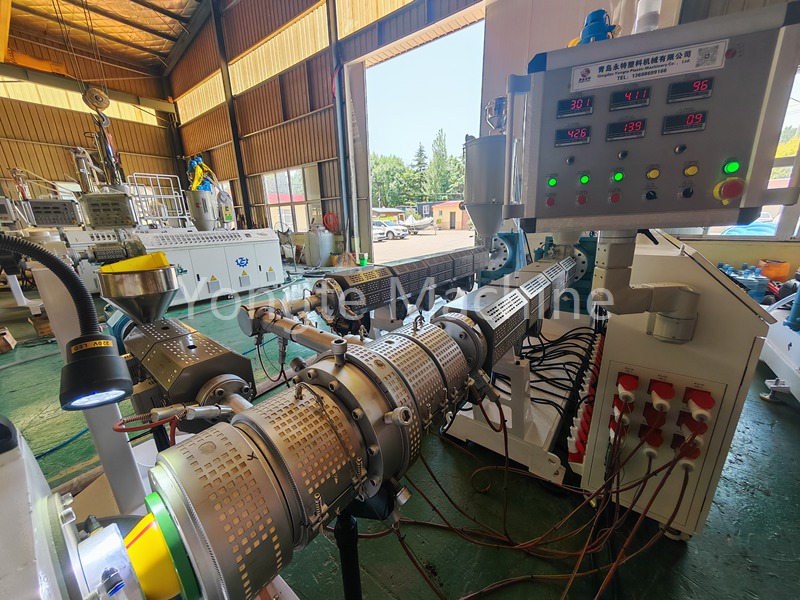

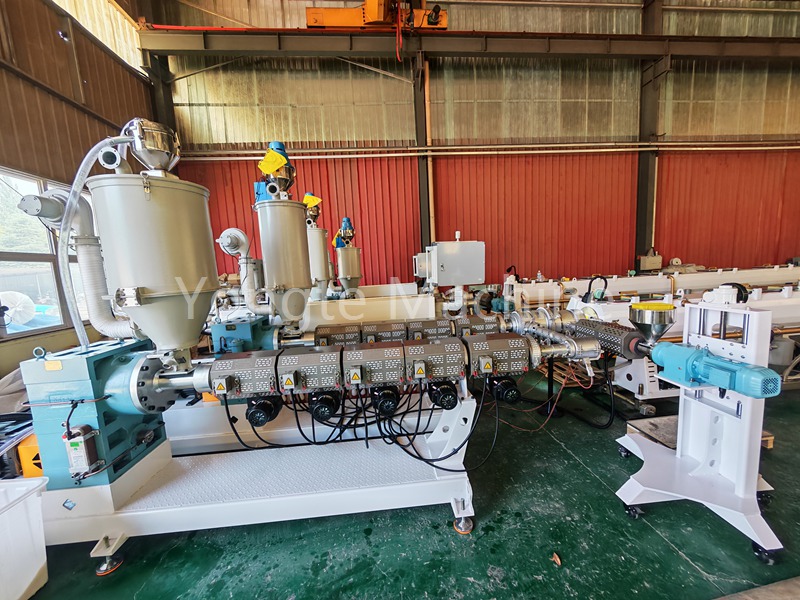

1, एक्सट्रूज़न सिस्टम: एक्सट्रूज़न सिस्टम में तीन एक्सट्रूडर और इसकी फीडिंग सिस्टम और कंट्रोल सिस्टम शामिल हैं, एक एक्सट्रूडर एचडीपीई पीपीआर प्लास्टिक पाइप की मध्य परत के लिए है, दूसरा एक्सट्रूडर प्लास्टिक पाइप की आंतरिक और बाहरी परत के लिए है, तीसरा एक्सट्रूडर पाइप की मार्किंग लाइन के लिए है।

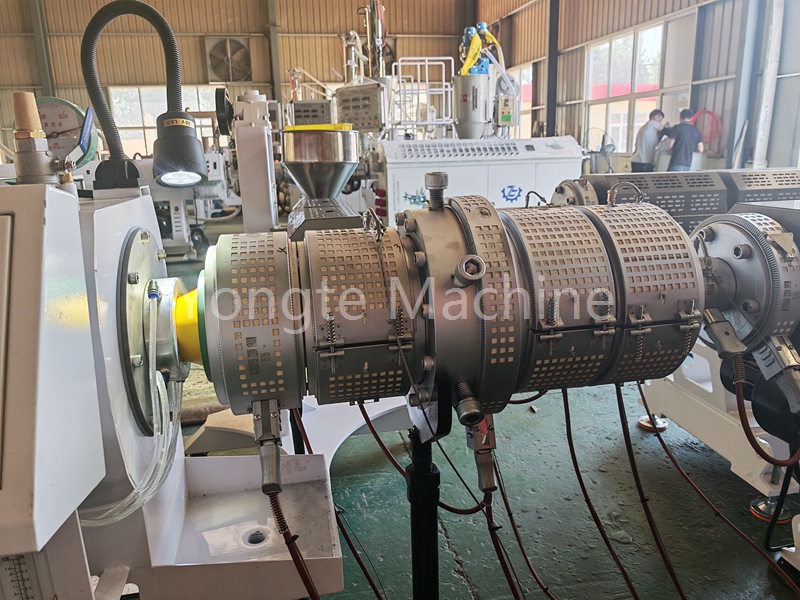

2, सह-बहिर्वाह डाई हेड, मोल्ड और सिंजर्स: प्रत्येक परत के लिए आवश्यक मोटाई के अनुसार सह-बहिर्वाह सामग्री प्रवाह के लिए विशेष डिज़ाइन किए गए डाई हेड।

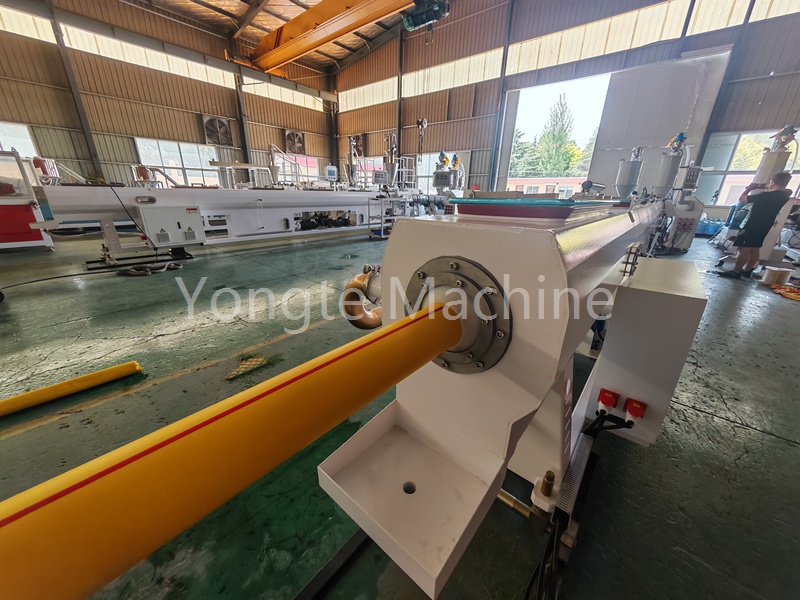

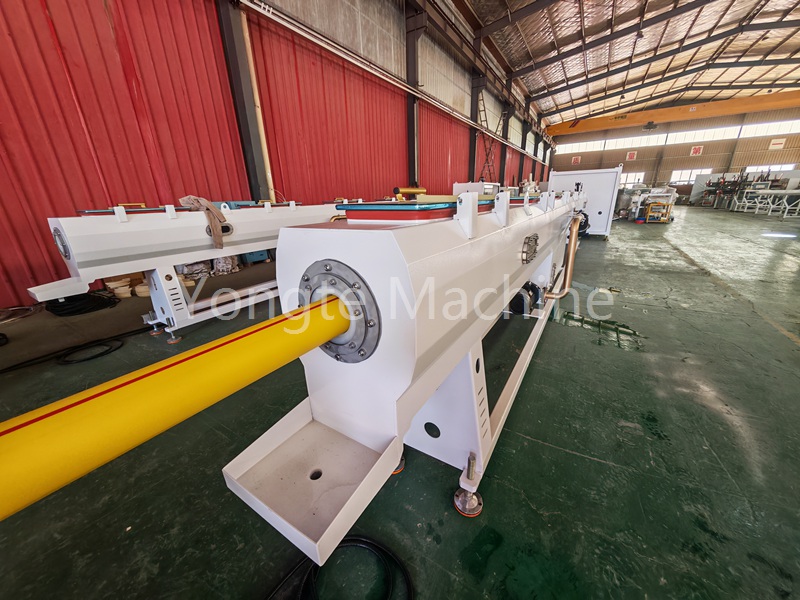

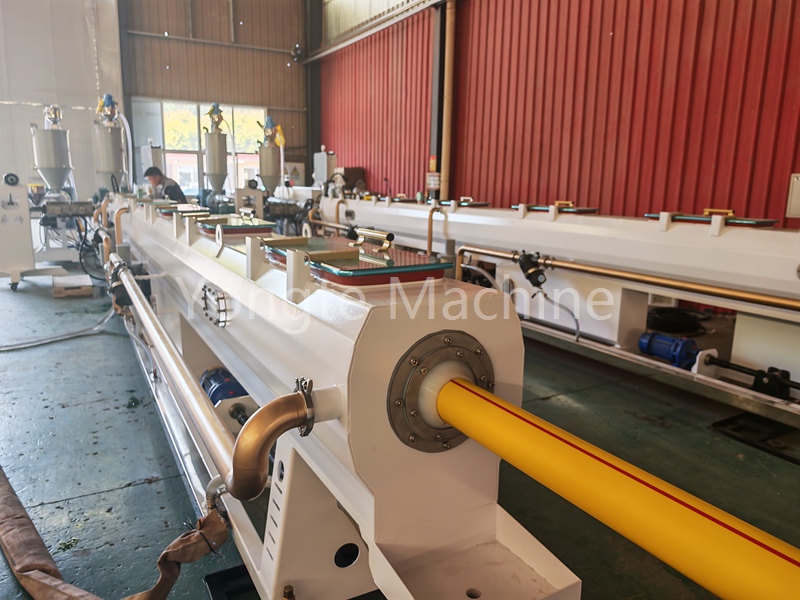

3, कूलिंग सिस्टम: इसमें वैक्यूम साइज़िंग कूलिंग टैंक (8 मीटर लंबाई) और पानी के कूलिंग टैंक (8 मीटर की लंबाई) का छिड़काव शामिल है। उच्च प्रभावी शीतलन प्रणाली उत्पादन की गति को बढ़ा सकती है।

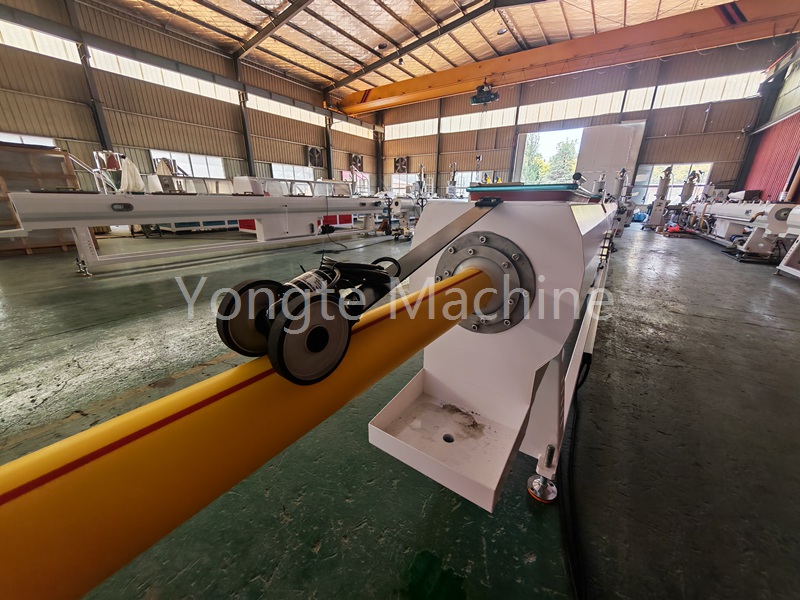

4, मीटर काउंटिंग एनकोडर डिवाइस स्वचालित निश्चित लंबाई काटने को प्राप्त करने के लिए कटिंग मशीन के साथ मिलकर काम कर सकता है।

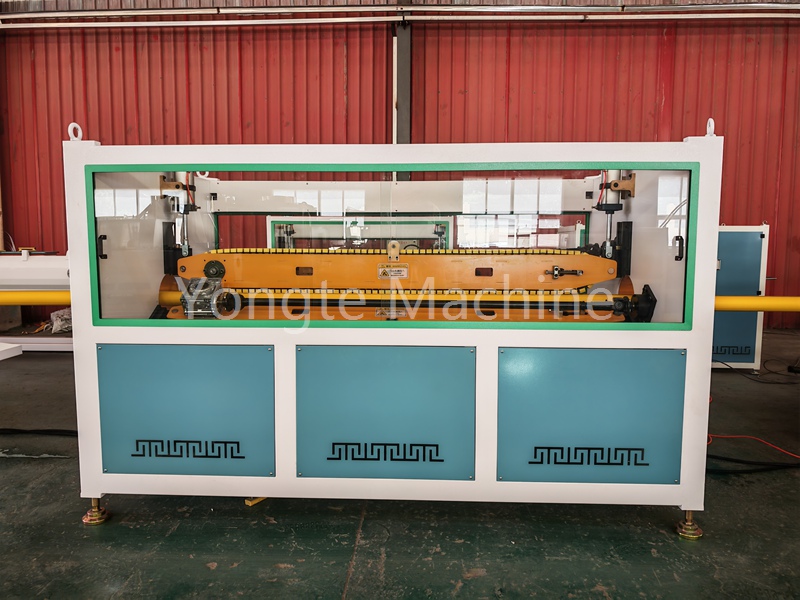

5, ट्रैक्टर मशीन को खींचो, हम पाइप व्यास के अनुसार कैटरपिलर की मात्रा से लैस करेंगे, जैसे कि डबल कैटरपिलर प्रकार, तीन कैटरपिलर प्रकार, चार कैटरपिलर प्रकार और फिक्स कैटरपिलर प्रकार

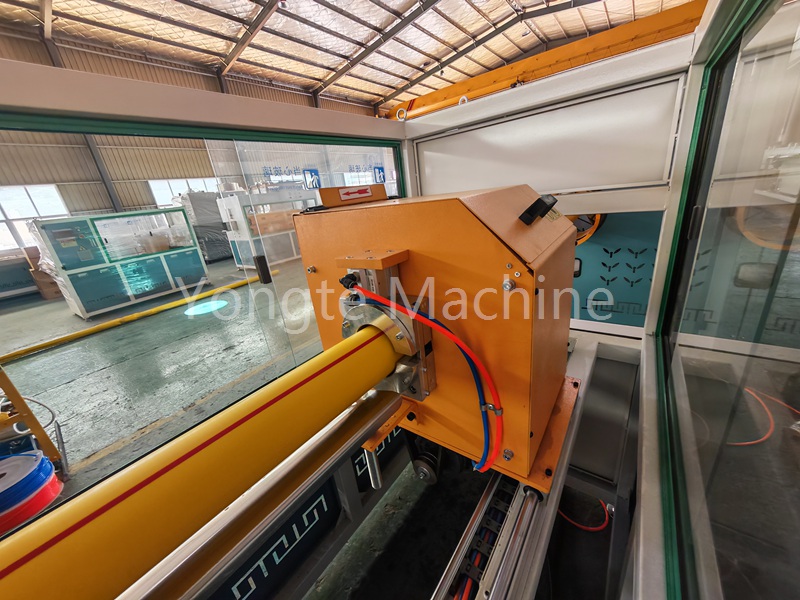

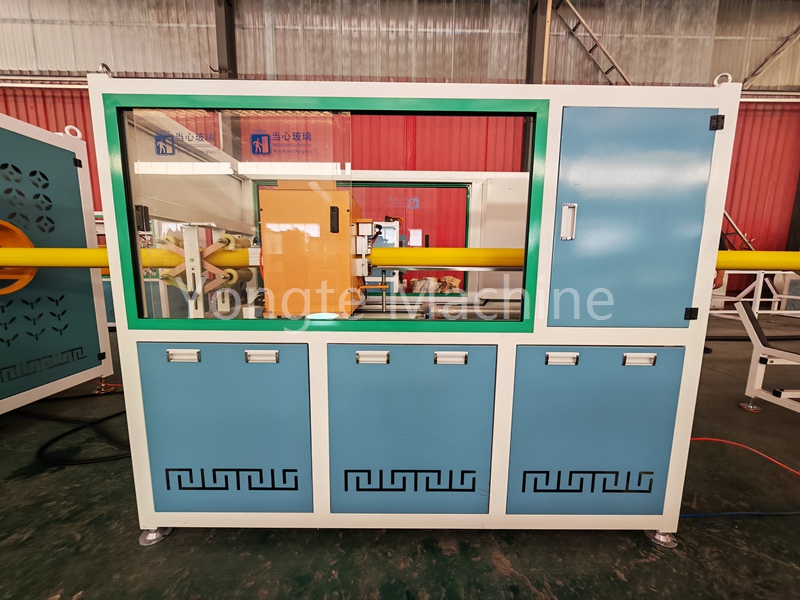

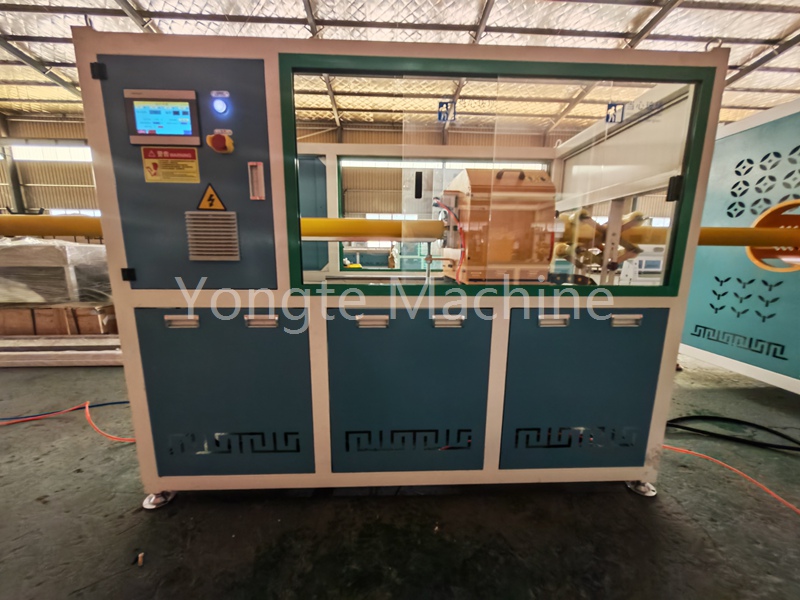

6, स्वचालित कटर मशीन: टच स्क्रीन कंट्रोल, नॉन-डस्ट और नॉन-शिप कटिंग मशीन के साथ प्रोग्राम किया गया,

योंगटे का लाभ मल्टी लेयर एचडीपीई पीपीआर प्लास्टिक पाइप कोएक्सट्रूज़न मशीन

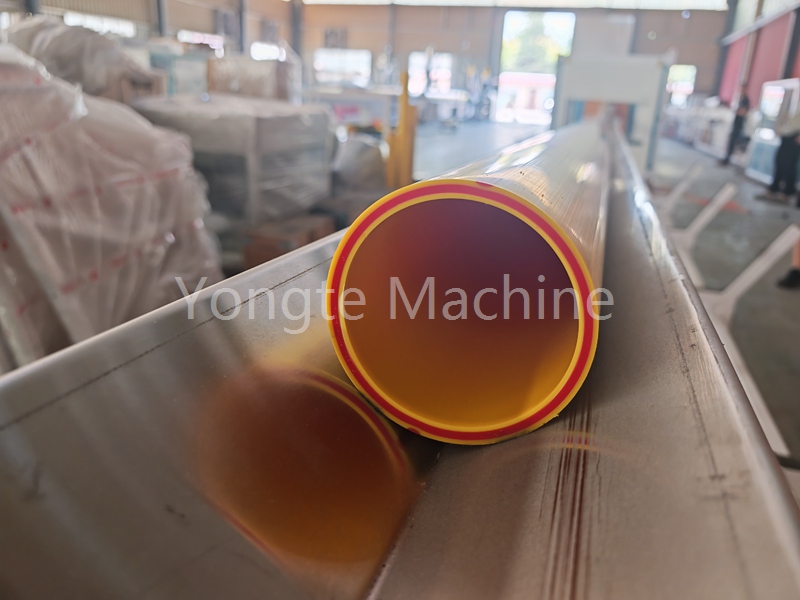

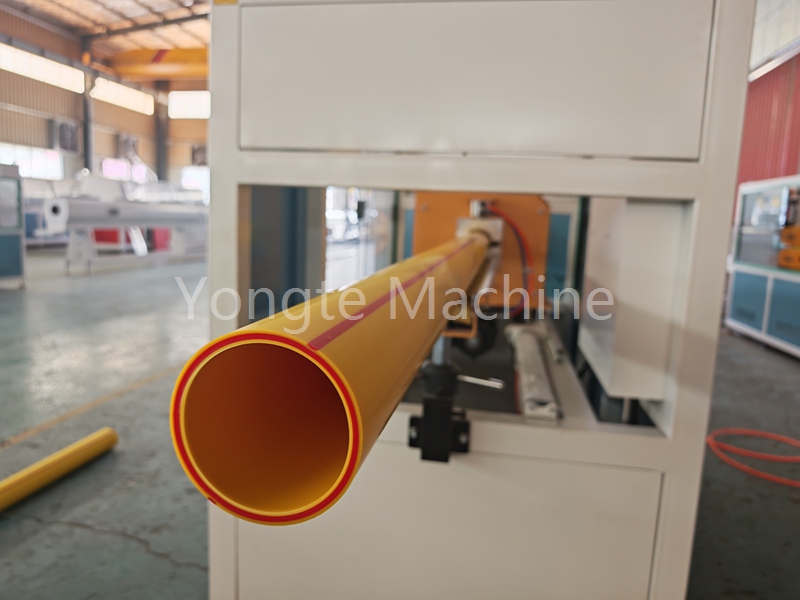

उदाहरण के रूप में योंगटे की 75-125 मिमी तीन-परत पीपीआर पाइप उत्पादन लाइन लें। वास्तविक उत्पादन में, यह उत्पादन लाइन पूरी तरह से सह-बहिष्करण प्रौद्योगिकी के लाभों का उपयोग करती है। योंगटे कंपनी सावधानीपूर्वक बाजार की मांग के अनुसार विभिन्न एक्सट्रूडर के कच्चे माल के सूत्रों को डिजाइन करती है, और प्रत्येक एक्सट्रूडर के तापमान, दबाव और एक्सट्रूज़न की गति को ठीक से नियंत्रित करके मोल्ड में तीन-परत पीपीआर सामग्री को पूरी तरह से जटिल बनाती है। परीक्षण मशीन निरीक्षण के बाद, उत्पादित पाइपों में न केवल उत्कृष्ट भौतिक गुण होते हैं, बल्कि उपस्थिति और आयामी सटीकता में उद्योग-अग्रणी स्तर तक भी पहुंच गए हैं। इस प्रोडक्शन लाइन की सफल स्वीकृति योंगटे कंपनी के तीन-परत पीपीआर पाइप को-एक्सट्रूज़न प्रोडक्शन टेक्नोलॉजी के परिपक्व अनुप्रयोग को चिह्नित करती है, और संदर्भ के लिए अनुभव के साथ अन्य कंपनियों को भी प्रदान करती है।

उत्पादन लाभ

पारंपरिक पीपीआर पाइप उत्पादन लाइनों की तुलना में, तीन-परत पीपीआर पाइप सह-बहिर्वाह उत्पादन लाइनों के महत्वपूर्ण लाभ हैं। प्रदर्शन में सुधार के संदर्भ में, अलग-अलग गुणों के साथ पीपीआर सामग्री को सह-निरूपित करके, जैसे कि पाइप की आंतरिक परत में जीवाणुरोधी पीपीआर कच्चे माल का उपयोग करना, मध्य परत में उच्च शक्ति वाले पीपीआर सामग्री, और बाहरी परत में एंटी-अल्ट्रावोलिओलेट एडिटिव्स को जोड़ने के लिए, अलग-अलग यूएसआईएस के लिए कई गुण हो सकते हैं। लागत नियंत्रण के संदर्भ में, हालांकि सह-बहिर्वाह उत्पादन लाइन का प्रारंभिक निवेश अपेक्षाकृत अधिक है, लंबे समय में, क्योंकि यह उच्च-मूल्य वाले पाइप उत्पादों का उत्पादन कर सकता है, और उत्पादन प्रक्रिया के दौरान उचित कच्चे माल अनुपात और प्रक्रिया नियंत्रण के माध्यम से, यह कच्चे माल की कचरे को कम कर सकता है और उत्पादन दक्षता में सुधार कर सकता है, जिससे यूनिट उत्पाद लागत को प्रभावी ढंग से कम किया जा सकता है। इसके अलावा, इस उत्पादन लाइन द्वारा उत्पादित पाइपों में उत्तम उपस्थिति और उच्च ब्रांड मान्यता है, जो कंपनियों को उत्पाद प्रतिस्पर्धा और बाजार हिस्सेदारी में सुधार करने में मदद करता है।

निर्माण, जल आपूर्ति और जल निकासी और अन्य उद्योगों में पाइप प्रदर्शन आवश्यकताओं के निरंतर सुधार के साथ, तीन-परत पीपीआर पाइप सह-निरर्थक उत्पादन लाइन अपने अद्वितीय लाभों के साथ प्लास्टिक पाइप निर्माण के क्षेत्र में एक महत्वपूर्ण भूमिका निभाएगी, और उच्च गुणवत्ता और अधिक बुद्धिमान दिशा में विकसित करने के लिए उद्योग को बढ़ावा देगा।
