योंगटे पीवीसी पाइप एक्सट्रूज़न मशीनों के लिए पेशेवर निर्माता है, योंगटे 280-560 मिमी पीवीसी पाइप एक्सट्रूज़न मशीन स्थिर उत्पादन के लिए उच्च गुणवत्ता के साथ बनाई गई है, इसमें कम बिजली की खपत, स्थिर उत्पादन, कम शोर, उच्च स्वचालन के फायदे हैं।
फैक्टरी मूल्य के साथ योंगटे उच्च गुणवत्ता वाली 280-560 मिमी पीवीसी पाइप एक्सट्रूज़न मशीन

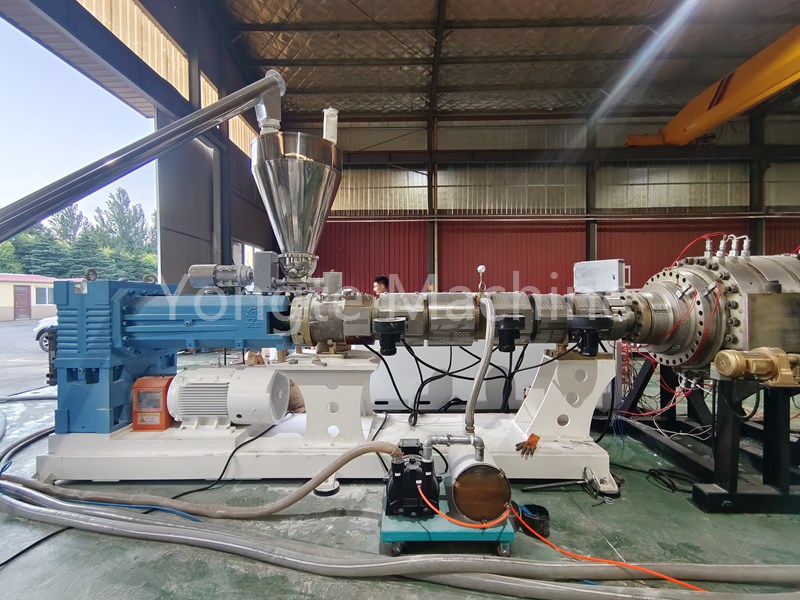

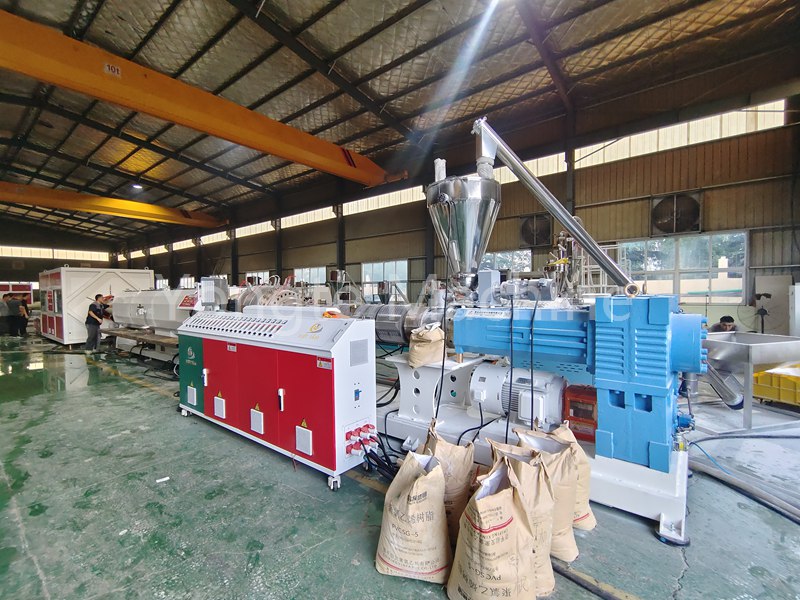

1. एक्सट्रूडर:
- **स्क्रू**: इस बड़े व्यास वाले पीवीसी पाइप के उत्पादन के लिए, हम SJSZ92/188 शंक्वाकार ट्विन-स्क्रू एक्सट्रूडर से सुसज्जित हैं। पेंच 38CrMoAlA उच्च गुणवत्ता वाले मिश्र धातु इस्पात से बना है। नाइट्राइडिंग, हार्ड क्रोम प्लेटिंग और अन्य उपचारों के बाद, इसमें अच्छा पहनने का प्रतिरोध और संक्षारण प्रतिरोध होता है, जो सामग्री के कुशल प्लास्टिककरण और बाहर निकालना सुनिश्चित कर सकता है। यह पर्याप्त एक्सट्रूज़न दबाव और प्लास्टिककरण क्षमता प्रदान कर सकता है।
- **हीटिंग सिस्टम**: एक्सट्रूडर का बैरल कास्ट एल्यूमीनियम हीटिंग रिंग का उपयोग करके एक कुशल हीटिंग सिस्टम से सुसज्जित है, जो पीवीसी सामग्री को उपयुक्त पिघलने की स्थिति तक पहुंचने के लिए सामग्री को जल्दी और समान रूप से गर्म कर सकता है। आवश्यकता पड़ने पर बैरल को तुरंत ठंडा करने और सामग्री के तापमान को नियंत्रित करने के लिए हीटिंग सिस्टम एक शीतलन पंखे से भी सुसज्जित है।
- **ड्राइव सिस्टम**: एक्सट्रूडर की ड्राइव मोटर एक स्थायी चुंबक सर्वो मोटर को अपनाती है, जिसमें विभिन्न उत्पादन गति की आवश्यकताओं को पूरा करने के लिए पर्याप्त शक्ति और गति सीमा होती है, और एक्सट्रूज़न की स्थिरता सुनिश्चित करने के लिए सटीक गति नियंत्रण प्राप्त कर सकती है। प्रक्रिया।
2. पाइप मोल्ड:

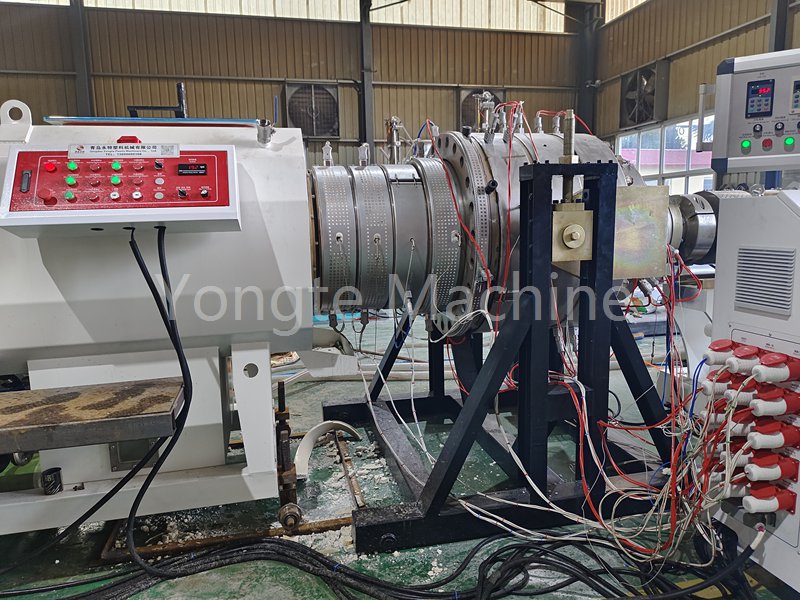

- **डाई हेड**: पाइप बनाने के लिए डाई हेड प्रमुख घटक है। डाई हेड की संरचना उचित है, जो पिघली हुई पीवीसी सामग्री को मोल्ड गुहा में समान रूप से वितरित कर सकती है, जिससे दीवार की मोटाई और पाइप की आयामी सटीकता की एकरूपता सुनिश्चित होती है। डाई हेड उच्च गुणवत्ता वाले मोल्ड स्टील से बना है, जिसमें सटीक प्रसंस्करण और गर्मी उपचार के बाद उच्च कठोरता और पहनने का प्रतिरोध होता है।
- **मैंड्रेल**: मैंड्रेल एक घटक है जिसका उपयोग पाइप के अंदर खोखली संरचना बनाने के लिए किया जाता है। इसका आकार और आकार डाई हेड से मेल खाता है, जो पाइप के आंतरिक व्यास आयामी सटीकता और आंतरिक सतह की गुणवत्ता सुनिश्चित कर सकता है। मेन्ड्रेल मिश्र धातु इस्पात से बना है, और पाइप की भीतरी दीवार के साथ घर्षण को कम करने के लिए सतह को चिकना किया जाता है।

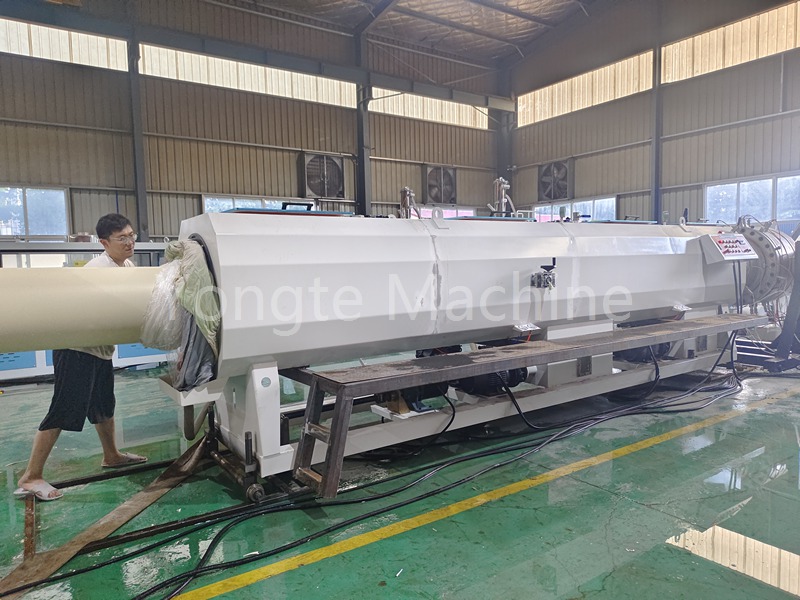

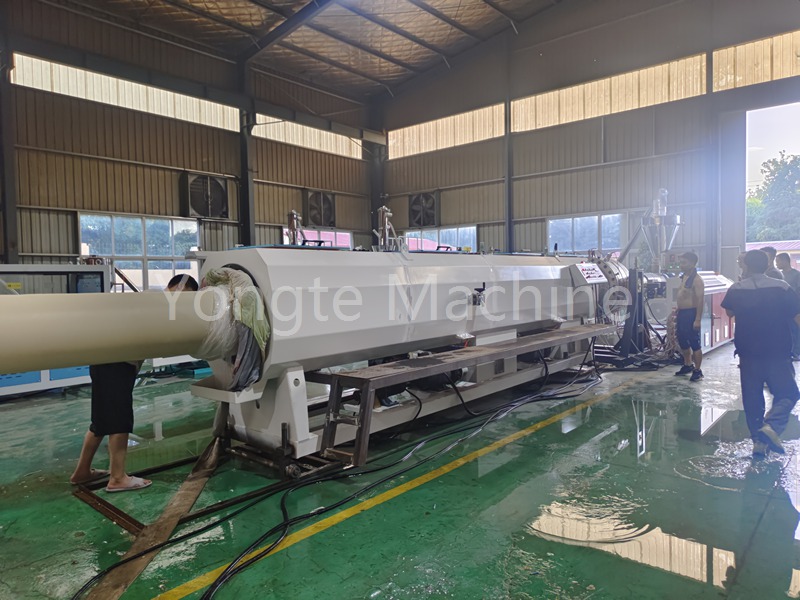

3. वैक्यूम अंशांकन टैंक और जल छिड़काव टैंक:
- **बॉक्स बॉडी**: वैक्यूम साइजिंग बॉक्स की बॉक्स बॉडी स्टेनलेस स्टील से बनी होती है, जिसमें अच्छी सीलिंग और संक्षारण प्रतिरोध होता है। यह सुनिश्चित करने के लिए कि आकार देने की प्रक्रिया के दौरान पाइप को पूरी तरह से ठंडा और आकार दिया जा सके, बॉक्स बॉडी की लंबाई 6000 मिमी + 3000 मिमी है।
- **वैक्यूम सिस्टम**: वैक्यूम साइजिंग बॉक्स एक कुशल वैक्यूम सिस्टम से सुसज्जित है, जो पाइप के बाहर एक निश्चित वैक्यूम डिग्री बना सकता है, ताकि पाइप वैक्यूम की कार्रवाई के तहत मोल्ड गुहा के करीब हो, जिससे यह सुनिश्चित हो सके पाइप के बाहरी व्यास आकार की सटीकता और गोलाई। वैक्यूम पंप की शक्ति और सक्शन गति को पाइप की विशिष्टताओं और उत्पादन गति के अनुसार चुना जा सकता है।
- **जल परिसंचरण प्रणाली**: वैक्यूम साइजिंग बॉक्स पाइप को ठंडा करने के लिए जल परिसंचरण प्रणाली से भी सुसज्जित है। जल परिसंचरण प्रणाली को यह सुनिश्चित करना चाहिए कि पानी का प्रवाह दर और तापमान स्थिर हो, और पाइप की गर्मी को प्रभावी ढंग से दूर कर सके, ताकि पाइप को जल्दी से ठंडा और आकार दिया जा सके।

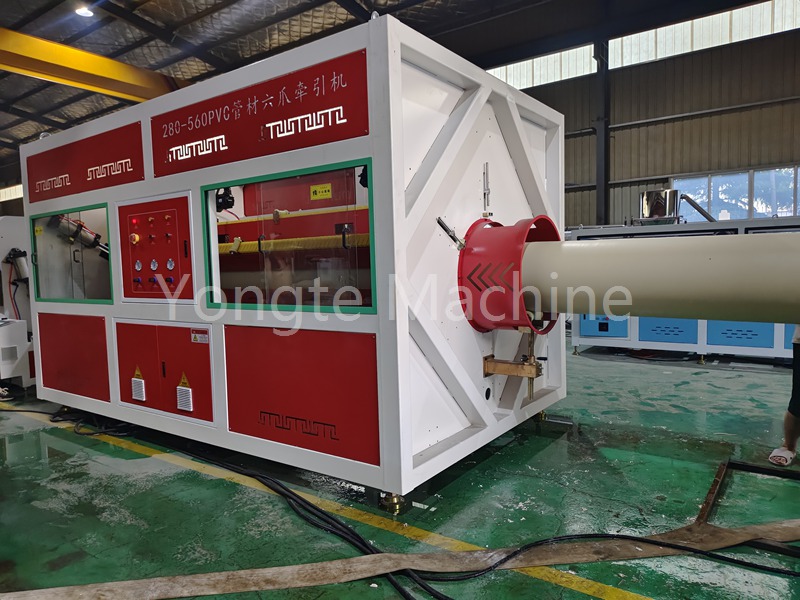

4. मशीन को खींचना:
- **हॉलिंग मोड**: 280-560 मिमी के बड़े व्यास वाले पीवीसी पाइपों के लिए, छह-पंजे वाली हॉलिंग मशीन में पर्याप्त कर्षण और स्थिरता होती है, जो पाइप के सुचारू संचालन को सुनिश्चित करने के लिए पाइप की बाहरी परिधि पर समान रूप से वितरित होती है। ढोने की प्रक्रिया के दौरान.
- **गति विनियमन प्रणाली**: ढुलाई मशीन की गति विनियमन प्रणाली एक्सट्रूडर की गति से मेल खाती है, और पाइप की उत्पादन गति और गुणवत्ता सुनिश्चित करने के लिए तुल्यकालिक गति विनियमन प्राप्त कर सकती है। विभिन्न उत्पादन प्रक्रियाओं की आवश्यकताओं को पूरा करने के लिए हॉलिंग मशीन की गति विनियमन सीमा काफी व्यापक है।

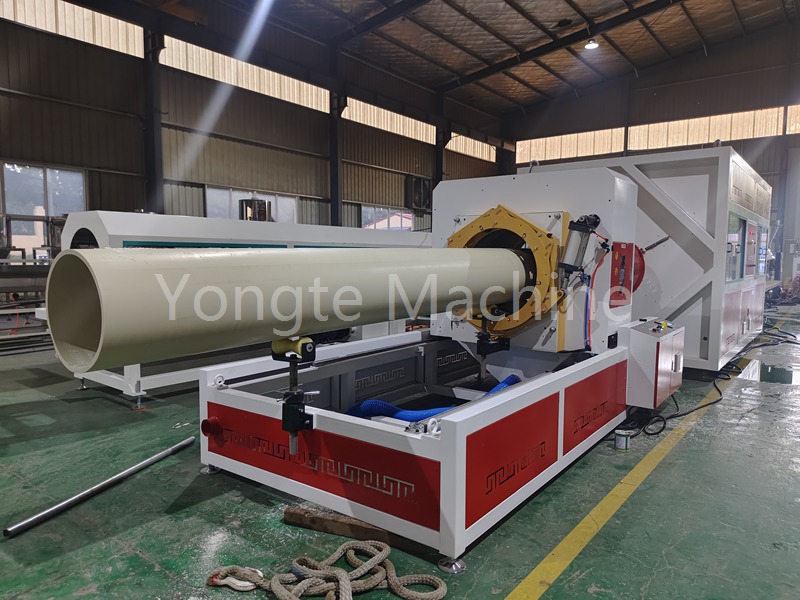

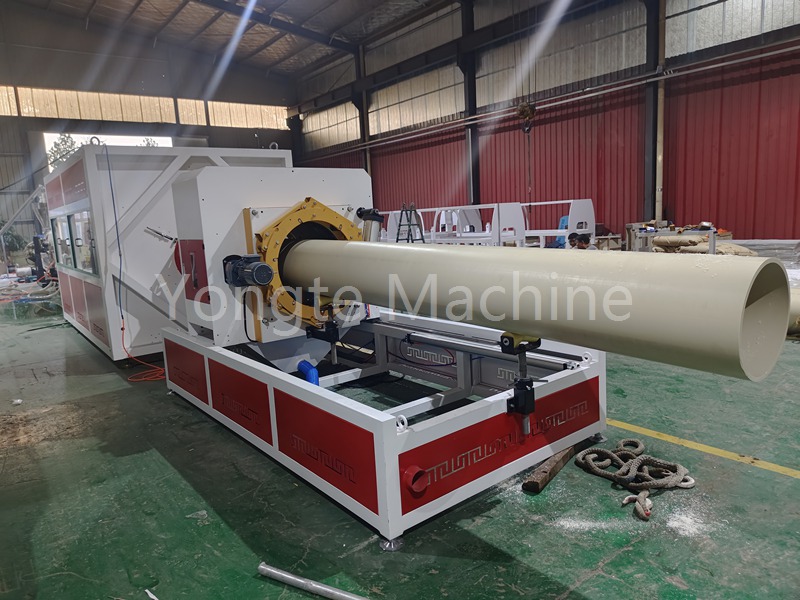

5. काटने की मशीन:
- **काटने की विधि**: काटने की दक्षता और गुणवत्ता सुनिश्चित करने के लिए आरा ब्लेड काटने की मशीन के व्यास और दांतों की संख्या को पाइप के आकार के अनुसार चुना जाता है।
- **पोजिशनिंग सिस्टम**: कटिंग मशीन एक सटीक पोजिशनिंग सिस्टम से लैस है, जो निर्धारित लंबाई के अनुसार पाइप को सटीक रूप से काट सकती है।
6. टर्निंग रैक: टर्निंग रैक का उपयोग कटे हुए पाइपों को ढेर करने और क्रमबद्ध करने के लिए किया जाता है। इसकी संरचना दृढ़ और विश्वसनीय है, बड़े व्यास वाले पाइपों का वजन सहन कर सकती है, स्वचालित मोड़ का एहसास कर सकती है और उत्पादन क्षमता में सुधार कर सकती है।
